陜西桐盛地久建筑裝飾工程有限公司
聯(lián)系：田經(jīng)理
手機：13925207810 電話：0755—841938911
傳真：0755—84193776 郵箱：263208812@qq.com
郵箱：pkbbc@pkbbc.com 傳真：0755—84193776
地址：陜西省西安市高新區(qū)錦業(yè)三路西段恭張村36-4
當前位置：網(wǎng)站首頁 >
推薦產(chǎn)品
聯(lián)系我們
服務熱線：
13925207810

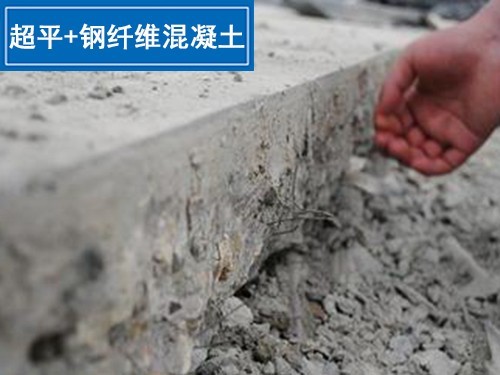

超平+鋼纖維混凝土
發(fā)布者：陜西桐盛地久建筑裝飾工程有限公司 發(fā)表時間：2020-08-19 09:50:32
混凝土簡介
普通鋼纖維混凝土的纖維體積率在1%—2%之間，較之普通混凝土，抗拉強度提高40%—80%，抗彎強度提高60%—120%，抗剪強度提高50%一99.99%，抗壓強度提高幅度較小，一般在0—25%之間，但抗壓韌性卻大幅度提高。保養(yǎng)
鋼纖維砼表面濕潤不少于7d，時間越長越好，用濕的草袋鋪在表面或用養(yǎng)護材料。鋼纖維轉(zhuǎn)換梁保養(yǎng)時避免接觸風、太陽、雨水等，應對施工梁體進行擋風、防雨等封閉處理。對于鋼纖維轉(zhuǎn)換梁，拆模時間應嚴格控制在達到規(guī)范規(guī)定的混凝土28d強度之后。如果遇冬季施工，可按常規(guī)辦法采取防凍措施。摻量檢驗
(1)鋼纖維的摻量在砼澆注地點取樣檢驗，每一工作班至少檢驗二次，每次取三組樣品，每組樣品為1OL。
(2)通過水洗法檢驗，將鋼纖維從砼中洗出，曬干后稱量，單個取樣鋼纖維含量偏差不得過配比摻量的20%，每三個取樣以上鋼纖維含量平均值的偏差不得過配比摻量的5%。
(2)通過水洗法檢驗，將鋼纖維從砼中洗出，曬干后稱量，單個取樣鋼纖維含量偏差不得過配比摻量的20%，每三個取樣以上鋼纖維含量平均值的偏差不得過配比摻量的5%。
影響因素
根據(jù)纖維增強機理的各種理論，諸如纖維間距理論、復合材料理論和微觀斷裂理論，以及大量的試驗數(shù)據(jù)的分析，可以確定纖維的增效果主要取決于基體強度(fm)，纖維的長徑比(鋼纖維長度l與直徑d的比值，即I/d)，纖維的體積率(鋼纖維混凝土中鋼纖維所占體積百分數(shù))，纖維與基體間的粘結(jié)強度(τ)，以及纖維在基體中的分布和取向(η)的影響。當鋼纖維混凝土破壞時，大都是纖維被拔出而不是被拉斷，因此改善纖維與基體間的粘結(jié)強度是改善纖維增效果的主要控制因素之一。 [1]
改善辦法
1.增加纖維的粘結(jié)長度(即增加長徑比);
2.改善基體對鋼纖維的粘結(jié)性能;
3.改善纖維的形狀、增加纖維與基體間的摩阻和咬合力。
以上改善方法的理論依據(jù)可以結(jié)合鋼纖維混凝土抗拉強度、彎拉強度（抗拉強度）設計公式
抗拉強度
鋼纖維混凝土抗拉強度,可通過試驗所得的劈裂抗拉強度乘以強度折減系數(shù)0.80確定,劈裂抗拉強度試驗方法按GB J81規(guī)定進行
鋼纖維混凝土抗拉強度標準值fftk=ftk(1+αt·ρf·lf/df)
fftk，ftk－－鋼纖維混凝土抗拉強度標準值，設計值；
αt－－鋼纖維對鋼纖維混凝土抗拉強度影響系數(shù)，宜通過試驗確定；
ρf－－鋼纖維體積率（即鋼纖維摻量體積率）
lf－－鋼纖維長度
df－－鋼纖維直徑或等效直徑
lf/df－－鋼纖維長徑比
鋼纖維混凝土彎拉強度（抗折強度）
鋼纖維混凝土用于公路路面、機場道面、或其它采用彎拉強度為設計指標的結(jié)構(gòu)時，與鋼纖維混凝土相應的集體混凝土的彎拉強度設計值的分級和使用范圍，可按******現(xiàn)行有關(guān)水泥混凝土路面、機場道面等行業(yè)設計規(guī)范的規(guī)定采用。
鋼纖維混凝土彎拉強度設計值fftm=ftm(1+αtm·ρf·lf/df)
fftm，ftm－－鋼纖維混凝土抗拉強度標準值，設計值；
αtm－－鋼纖維對鋼纖維混凝土彎拉強度影響系數(shù)，宜通過試驗確定；
ρf－－鋼纖維體積率（即鋼纖維摻量體積率）
lf－－鋼纖維長度
df－－鋼纖維直徑或等效直徑
技術(shù)參數(shù)
| 項目名稱 | 同級普通混凝土 | 鋼纖維混凝土 | 增長率 |
| C30(RC) | C30(SFRC) | （ % ） | |
| 抗拉強度 | 3.5MPa | 5.39-7MPa | 54-100 |
| 抗壓強度 | 31.2MPa | 32.5-40MPa | 4.4-28.2 |
| 抗彎強度 | 5.5MPa | 9.18-13.75MPa | 67-520 |
| 初裂抗彎強度 | 4.88MPa | 7-8Mpa | 43-100 |
| 初裂強度 | 8.85N.m | 23-53N.m | 160-500 |
| 沖擊疲勞強度 | 5.96/cm2 | 53.3-91/m2 | 8-15 倍 |
| 抗?jié)B等級 | P4 | P6~p12 | 0.5 倍 ~ 2.5 倍 |
施工工藝
優(yōu)點
現(xiàn)代施工工藝中，逐漸采用濕噴鋼纖維混凝土，目前使用長20~40mm厚0.5mm的鋼纖維。其優(yōu)點是：
1）5%~10%的回彈率，比干噴低得多；
2）不產(chǎn)生鋼纖維的回彈，使用40mm的鋼纖維時，也能控制回彈；
3）混凝土質(zhì)量均一，通?？蛇_到55MPA的強度，特殊作業(yè)時，可達到100MPA；
4）環(huán)境條件好，粉塵少；
5）作業(yè)安全；
6）水灰比小，透水性低；
7）不需要防腐蝕處理，可防止電解和加速腐蝕。
上一頁： 沒有了…
下一頁： 沒有了…
